폐루프 서보 모터 시스템
서보 모터 시스템은 Detla AC Servo Drive/서보 모터 17.5Kw 유압 서보 시스템 생산 중국산을 사용했습니다.
서보 제어 시스템의 장점
1. 초에너지 절약
기존 사출성형기(60%) 고정변위 대비 최대 60% 절감.
다양한 주입 조건에 따라 최대 80%까지 절약할 수 있습니다.
2. 낮은 시스템 온도
냉각 비용을 절약하려면 시스템 온도를 5-10도 낮추세요.
3. 매우 정확한 반복성
결과적으로 유량과 압력을 정확하게 제어할 수 있습니다.
4. 긴 압력 유지 시간
두꺼운 제품 생산에 유리합니다.
5. 좋은 주파수 응답 속도
최대 50ms.

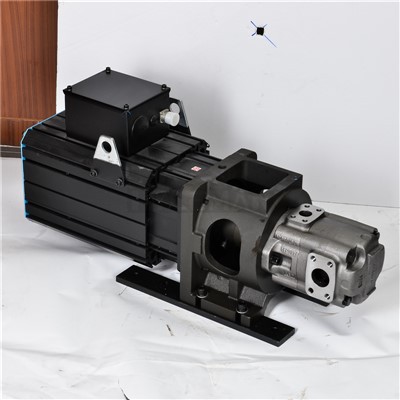

유압 서보 드라이브 시스템을 위한 고성능 에너지 절약 위상 서보 모터
모터의 스핀들은 표준 샤프트 콥틱 축 또는 단일 결합 축입니다. 내부 스플라인 샤프트 외부 스플라인 샤프트 또는 중공 샤프트. 모터 정션 박스 내부의 신호 코더는 PCB 보드를 사용하며 공중 소켓을 선택할 수도 있습니다. 모터 설치는 플랜지 또는 베이스플레이트를 선택할 수 있습니다.
1. 최대 속도: 아마 약화 제어 기능을 사용하지 않으면 최대 회전 속도는 정격 속도보다 500rpm 더 높아집니다. 아마 약화 제어 기능을 사용하는 경우 최대 회전 속도는 드라이브에 의해 결정됩니다.
2.극 번호: 위 모터의 극 번호는 8극이며 4쌍의 극입니다.
모터의 스핀들은 표준 샤프트 콥틱 축 또는 단일 결합 축입니다. 내부 스플라인 샤프트 외부 스플라인 샤프트 또는 중공 샤프트. 모터 정션 박스 내부의 인코더 신호는 PCB 보드를 사용하며 공중 소켓을 선택할 수도 있습니다. 모터 설치는 플랜지 또는 베이스플레이트를 선택할 수 있습니다.
|
모터 모델 |
정격 |
정격 |
정격 |
정격 |
정격 |
정점 |
토크 |
관성 |
정격 |
|
단위 |
분당 회전수 |
Nm |
kW |
A |
V |
뉴엠 |
Nm/A |
킬로그램*cm2 |
헤르츠 |
|
U1004F15.3 |
1500 |
38 |
6.0 |
11.6 |
380 |
105 |
3.32 |
50 |
100 |
|
U1004F17.3 |
1700 |
38.9 |
7 |
15.2 |
380 |
105 |
2.81 |
50 |
113 |
|
U1004F20.3 |
2000 |
42 |
8.8 |
18.8 |
380 |
105 |
2.37 |
50 |
133 |
|
U1005F15.3 |
1500 |
55 |
8.6 |
16.6 |
380 |
157 |
3.31 |
70 |
100 |
|
U1005F17.3 |
1700 |
57 |
10 |
20.4 |
380 |
157 |
2.81 |
70 |
113 |
|
U1005F20.3 |
2000 |
58 |
12 |
24.3 |
380 |
157 |
2.6 |
70 |
133 |
|
U1007F15.3 |
1500 |
74 |
11.6 |
23.9 |
380 |
210 |
3.37 |
90 |
100 |
|
U1007F17.3 |
1700 |
80 |
14 |
28.2 |
380 |
210 |
2.85 |
9o |
113 |
|
U1007F20.3 |
2000 |
87 |
18.2 |
36.7 |
380 |
210 |
2.53 |
9o |
133 |
|
U1008F15.3 |
1500 |
103 |
16.4 |
33.2 |
380 |
260 |
3.38 |
110 |
100 |
|
U1008F17.3 |
1700 |
96.2 |
17.6 |
35.1 |
380 |
260 |
2.98 |
110 |
113 |
|
U1008F20.3 |
2000 |
95.6 |
20.4 |
40.1 |
380 |
260 |
2.58 |
110 |
133 |
|
U1010F15.3 |
1500 |
128 |
22 |
41 |
380 |
310 |
3.3 |
130 |
100 |
|
U1010F18.3 |
1800 |
122 |
23 |
44 |
380 |
310 |
2.87 |
130 |
113 |
|
U1010F20.3 |
2000 |
135 |
28.3 |
60.5 |
380 |
310 |
2.37 |
130 |
133 |
|
U1013F15.3 |
1500 |
186 |
29 |
61 |
380 |
410 |
3.26 |
170 |
100 |
|
U1013F17.3 |
1700 |
164.2 |
28.7 |
55.39 |
380 |
410 |
3.19 |
170 |
113 |
|
U1013F20.3 |
2000 |
175 |
36.7 |
73.7 |
380 |
410 |
2.53 |
170 |
133 |
|
U1315F15.3 |
1500 |
195.6 |
30.5 |
71.5 |
380 |
450 |
3.02 |
317 |
100 |
|
U1315F17.3 |
1700 |
195.29 |
35.9 |
72.9 |
380 |
450 |
2.98 |
317 |
113 |
|
U1315F20.3 |
2000 |
191 |
40 |
97.8 |
380 |
450 |
2.15 |
317 |
133 |
|
U1320F15.3 |
1500 |
210 |
33 |
62 |
380 |
550 |
3.43 |
410 |
100 |
|
U1320F17.3 |
1700 |
229 |
39.4 |
92.6 |
380 |
55o |
2.94 |
410 |
113 |
|
U1320F18.3 |
1800 |
232 |
44 |
96.46 |
380 |
55o |
2.64 |
410 |
120 |
|
U1320F20.3 |
2000 |
269 |
56.3 |
120.7 |
380 |
55o |
2.37 |
410 |
133 |
|
U1325F15.3 |
1500 |
308 |
49.6 |
99.9 |
380 |
690 |
3.43 |
500 |
100 |
|
U1325F17.3 |
1700 |
304.5 |
55.4 |
111 |
380 |
690 |
3.05 |
500 |
113 |
|
U1325F20.3 |
2000 |
291.2 |
71.9 |
141.5 |
380 |
690 |
2.29 |
500 |
133 |
|
U1330F15.3 |
1500 |
380 |
60 |
106 |
380 |
830 |
3.56 |
593 |
100 |
|
U1330F17.3 |
1700 |
399 |
71 |
155.5 |
380 |
830 |
2.84 |
593 |
113 |
|
U1330F20.3 |
2000 |
389 |
81.4 |
155.3 |
380 |
830 |
2.67 |
593 |
133 |
|
U1340F15.3 |
1500 |
450 |
70 |
130 |
380 |
1100 |
3.56 |
777 |
100 |
|
U1340F20.3 |
2000 |
511 |
107 |
229.7 |
380 |
1100 |
2.37 |
777 |
133 |
상세한 사진
모델 설명
| 크기 | DISP. 참조/회전 | 압력 바 | 회전 속도 r/min | |||
| 정격 | 맥스 | 맥스 | 최소 | |||
| HG0-10-01R-VPC | 10 | 10 | 315 | 350 | 3000 | 600 |
| HG0-13-01R-VPC | 13 | 13.3 | 315 | 350 | 3000 | 600 |
| HG0-16-01R-VPC | 16 | 16 | 315 | 350 | 3000 | 600 |
| HG0-20-01R-VPC | 20 | 20 | 315 | 350 | 3000 | 600 |
| HG1-25-01R-VPC | 25 | 25.3 | 315 | 350 | 3000 | 200 |
| HG1-32-01R-VPC | 32 | 32.7 | 315 | 350 | 3000 | 200 |
| HG1-40-01R-VPC | 40 | 40.1 | 315 | 350 | 3000 | 200 |
| HG1-50-01R-VPC | 50 | 50.7 | 315 | 350 | 3000 | 200 |
| HG1-63-01R-VPC | 63 | 53.7 | 315 | 350 | 3000 | 200 |
| HG2-80-01R-VPC | 80 | 81.4 | 315 | 350 | 3000 | 200 |
| HG2-100-01R-VPC | 100 | 100.2 | 315 | 350 | 3000 | 200 |
| HG2-125-01-VPC | 125 | 125.3 | 315 | 350 | 3000 | 200 |
| HG2-160-01-VPC | 160 | 162.8 | 210 | 260 | 3000 | 200 |
더 많은 모델:
|
HG0-8-01R-VPC |
HG0-10-01R-VPC |
HG0-13-01R-VPC |
HG0-16-01R-VPC |
|
HG1-25-01R-VPC |
HG1-32-01R-VPC |
HG1-40-01R-VPC |
HG1-50-01R-VPC |
|
HG1-63-01R-VPC |
HG0-20-01R-VPC |
HG2-80-01R-VPC |
HG2-100-01R-VPC |
|
HG2-125-01R-VPC |
HG2-160-01R-VPC |
HG21-80-25-01R-VPC |
HG22-160-80-01R-VPC |
|
HG10-63-20-01R-VPC |
HG10-63-16-01R-VPC |
HG10-63-13-01R-VPC |
HG10-63-10-01R-VPC |
|
HG10-63-8-01R-VPC |
HG10-50-8-01R-VPC |
HG10-40-8-01R-VPC |
HG10-32-8-01R-VPC |
|
HG10-50-20-01R-VPC |
HG10-50-16-01R-VPC |
HG10-50-13-01R-VPC |
HG10-50-10-01R-VPC |
|
HG10-40-20-01R-VPC |
HG10-40-16-01R-VPC |
HG10-40-13-01R-VPC |
HG10-40-10-01R-VPC |
|
HG10-32-20-01R-VPC |
HG10-32-16-01R-VPC |
HG10-32-13-01R-VPC |
HG10-32-10-01R-VPC |
|
HG10-25-20-01R-VPC |
HG10-25-16-01R-VPC |
HG10-25-13-01R-VPC |
HG10-25-10-01R-VPC |
|
HG10-25-8-01R-VPC |
HG11-63-25-01R-VPC |
HG11-63-63-01R-VPC |
HG11-63-50-01R-VPC |
|
HG11-50-50-01R-VPC |
HG11-50-40-01R-VPC |
HG11-63-40-01R-VPC |
HG11-63-32-01R-VPC |
|
HG11-50-32-01R-VPC |
HG11-50-25-01R-VPC |
HG21-160-25-01R-VPC |
HG21-125-25-01R-VPC |
|
HG21-160-63-01R-VPC |
HG21-160-50-01R-VPC |
HG21-160-40-01R-VPC |
HG21-160-32-01R-VPC |
|
HG21-125-63-01R-VPC |
HG21-125-50-01R-VPC |
HG21-125-40-01R-VPC |
HG21-125-32-01R-VPC |
|
HG21-80-63-01R-VPC |
HG21-80-50-01R-VPC |
HG21-80-40-01R-VPC |
HG21-80-32-01R-VPC |
|
HG22-160-160-01R-VPC |
HG22-160-125-01R-VPC |
HG22-160-100-01R-VPC |
|
회사 프로필
패키지 사진
전시회
우리의 장점
1. 빠른 배송 시간
우리는 500개 PCS 펌프나 카트리지 키트와 같은 대량 주문의 경우 일반적으로 1개월 이내에 작은 주문을 배송할 수 있습니다.
2. 보증기간
당사의 모든 제품은 당사 공장에서 배송된 후 1년 보증 기간 이내에 있습니다.
3. 사려 깊은 서비스
고객이 사용 중에 문제가 발생하는 경우 언제든지 기술 지원을 제공할 수 있으며, 가장 빠른 시일 내에 솔루션을 제공할 것입니다.
