HG 시리즈 내부 기어 펌프 작동 원리

HG 시리즈 내부 기어 펌프산업용 유압 및 정밀 응용 분야를 위해 설계된 고성능 양성 변위 펌프입니다. 다음은 작업 원칙, 주요 기능 및 응용 프로그램에 대한 자세한 분석입니다.



---

​1. 핵심 작업 원리

HG 시리즈는에서 작동합니다내부 기어 펌프 메커니즘두 기어와 초승달 모양의 스페이서가 포함됩니다.

​구성 요소:

​외부 로터 (내부 기어): 내부 치아가있는 더 큰 기어.

​내부 아이들러 장비: 외부 치아가있는 더 작은 기어, 외부 로터 내부에 편심 적으로 위치합니다.

​초승달 모양의 스페이서: 흡입구와 출구 포트를 분리하고 회전 중 유체 밀봉을 보장하는 고정 파티션



​프로세스:

​유체 섭취: 외부 로터가 회전함에 따라 (모터로 구동) 내부 아이들러 기어는 같은 방향으로 회전합니다. 에서 치아의 분리입구 쪽넓은 구멍을 생성하여 유체를 펌프로 끌어 당깁니다



유체 포획: 초승달 모양의 스페이서는 입구 및 출구 구역을 분리합니다. 유체는 외부 로터, 내부 아이들러 및 초승달 사이에 형성된 공동에 갇혀 있습니다.



​유체 운송: 회전이 계속됨에 따라 갇힌 유체는 펌프 케이싱 주위에 출구쪽으로 운반됩니다.

​유체 배출:에서아울렛 쪽, 기어의 메쉬는 공동 부피를 줄여 압력을 가해 유체를 강요합니다.



---

​2. HG 시리즈의 주요 기능

​갭 보상: 펌프는 a를 사용합니다압력 균형 설계기어와 초승달 사이의 클리어런스를 자동으로 조정하려면 내부 누출을 최소화하고 315-350 BAR 압력 하에서도 고성능 (~ 95%)을 유지합니다.



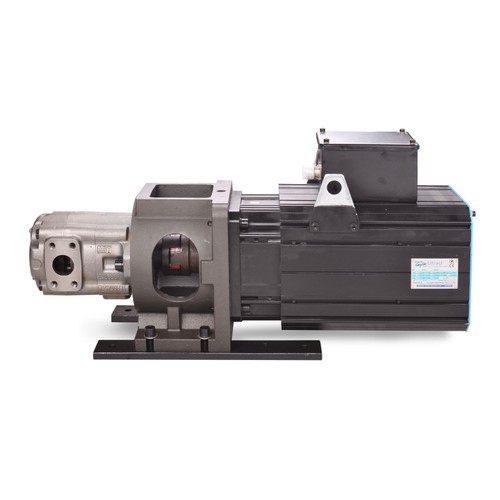

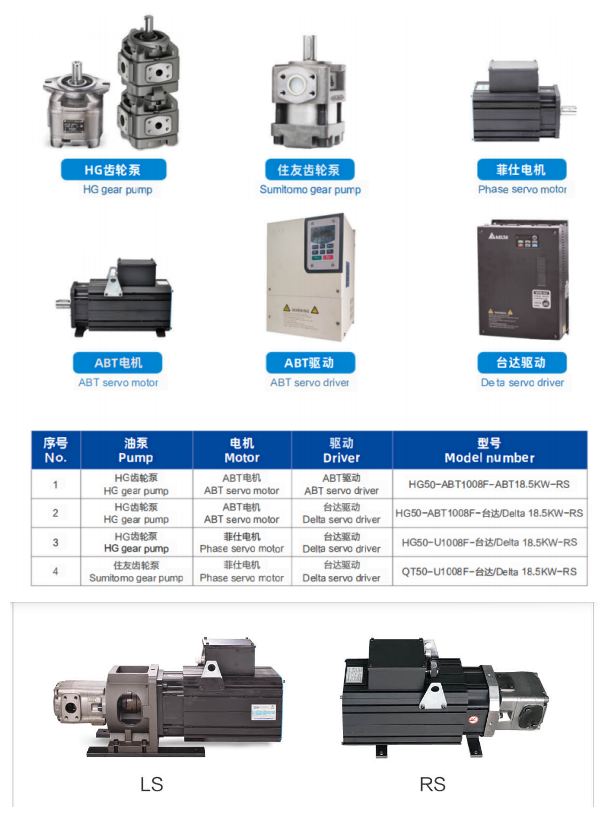

저음 및 맥동: 최적화 된 정현파 기어 프로파일과 정확한 메쉬는 압력 맥동 감소 및 소음 수준을 감소시킵니다.<70 dB), making it ideal for servo systems and noise-sensitive environments



자체 프라이밍 능력: 외부 프라이밍없이 흡입 라인에서 공기를 효율적으로 대피



높은 점도 취급: 유압 오일, 윤활제 및 접착제와 같은 전단에 민감한 재료를 포함하여 10-300 cST 범위의 유체에 적합합니다.



모듈 식 디자인: 단일 또는이중 펌프 구성유압 시스템에 유연한 통합을위한 (HG 0, HG1, HG2 시리즈)



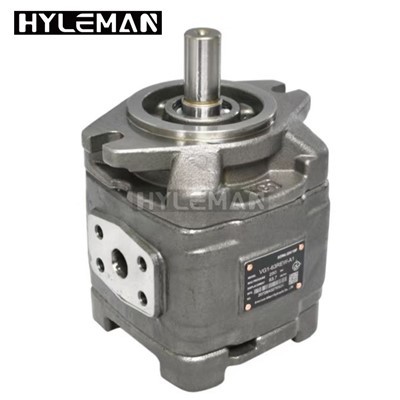

사용 가능한 모델
hg 0 pgh3과 동일하고, Hg1은 pgh1과 동일하고, pgh4, pgh5와 동일합니다.

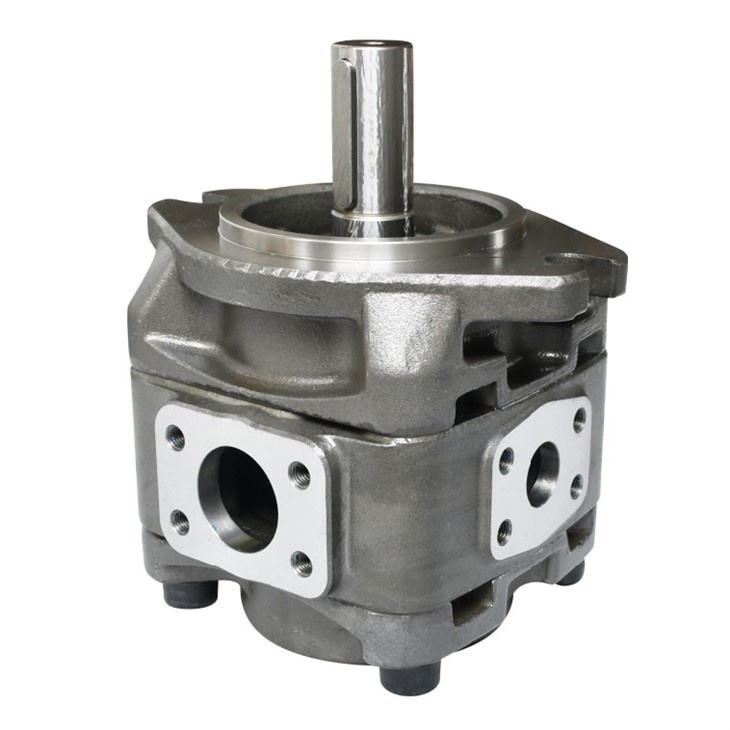

단일 펌프 : HG 0-8, 10,13,16,20; hg 1- 25, 32, 40, 50, 63; Hg 2-80, 100,125,145,160

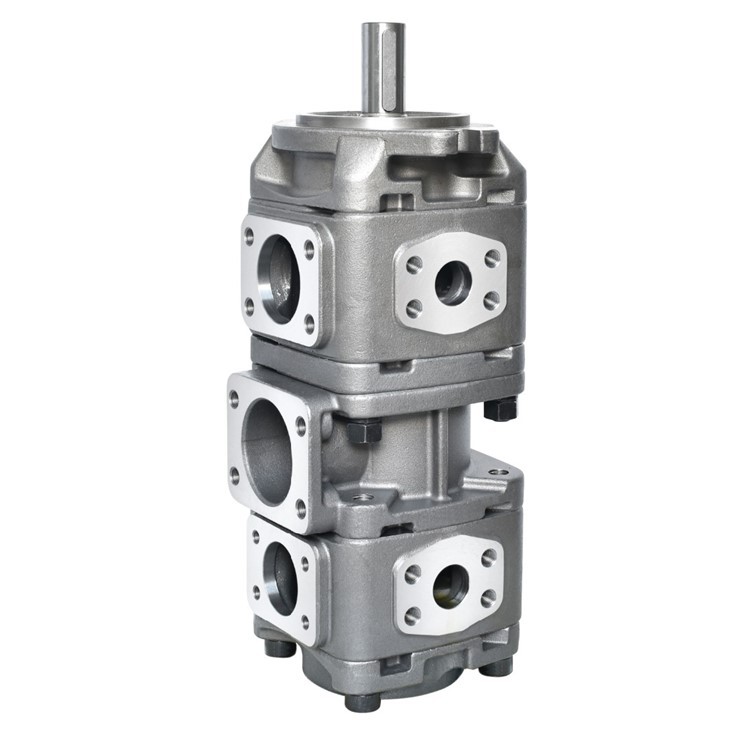

더블 펌프 : HG21,32, 31- (25,32, 40, 50, 63, 80,100,125,160), (25,32, 40, 50, 63, 80,100,125,145,160)








크기	분쟁 CC/Rev	압력 막대		회전 속도 R/분
		평가	맥스	맥스	최소
hg 0-10-01 r-vpc	10	10	315	350	3000	600
hg 0-13-01 r-vpc	13	13.3	315	350	3000	600
hg 0-16-01 r-vpc	16	16	315	350	3000	600
hg 0-20-01 r-vpc	20	20	315	350	3000	600
hg 1-25-01 r-vpc	25	25.3	315	350	3000	200
hg 1-32-01 r-vpc	32	32.7	315	350	3000	200
hg 1-40-01 r-vpc	40	40.1	315	350	3000	200
hg 1-50-01 r-vpc	50	50.7	315	350	3000	200
hg 1-63-01 r-vpc	63	53.7	315	350	3000	200
hg 2-80-01 r-vpc	80	81.4	315	350	3000	200
hg 2-100-01 r-vpc	100	100.2	315	350	3000	200
hg 2-125-01- vpc	125	125.3	315	350	3000	200
hg 2-160-01- vpc	160	162.8	210	260	3000	200



더 많은 모델 :

hg 0-8-01 r-vpc	hg 0-10-01 r-vpc	hg 0-13-01 r-vpc	hg 0-16-01 r-vpc
hg 1-25-01 r-vpc	hg 1-32-01 r-vpc	hg 1-40-01 r-vpc	hg 1-50-01 r-vpc
hg 1-63-01 r-vpc	hg 0-20-01 r-vpc	hg 2-80-01 r-vpc	hg 2-100-01 r-vpc
hg 2-125-01 r-vpc	hg 2-160-01 r-vpc	hg 21-80-25-01 r-vpc	hg 22-160-80-01 r-vpc
hg 10-63-20-01 r-vpc	hg 10-63-16-01 r-vpc	hg 10-63-13-01 r-vpc	hg 10-63-10-01 r-vpc
hg 10-63-8-01 r-vpc	hg 10-50-8-01 r-vpc	hg 10-40-8-01 r-vpc	hg 10-32-8-01 r-vpc
hg 10-50-20-01 r-vpc	hg 10-50-16-01 r-vpc	hg 10-50-13-01 r-vpc	hg 10-50-10-01 r-vpc
hg 10-40-20-01 r-vpc	hg 10-40-16-01 r-vpc	hg 10-40-13-01 r-vpc	hg 10-40-10-01 r-vpc
hg 10-32-20-01 r-vpc	hg 10-32-16-01 r-vpc	hg 10-32-13-01 r-vpc	hg 10-32-10-01 r-vpc
hg 10-25-20-01 r-vpc	hg 10-25-16-01 r-vpc	hg 10-25-13-01 r-vpc	hg 10-25-10-01 r-vpc
hg 10-25-8-01 r-vpc	hg 11-63-25-01 r-vpc	hg 11-63-63-01 r-vpc	hg 11-63-50-01 r-vpc
hg 11-50-50-01 r-vpc	hg 11-50-40-01 r-vpc	hg 11-63-40-01 r-vpc	hg 11-63-32-01 r-vpc
hg 11-50-32-01 r-vpc	hg 11-50-25-01 r-vpc	hg 21-160-25-01 r-vpc	hg 21-125-25-01 r-vpc
hg 21-160-63-01 r-vpc	hg 21-160-50-01 r-vpc	hg 21-160-40-01 r-vpc	hg 21-160-32-01 r-vpc
hg 21-125-63-01 r-vpc	hg 21-125-50-01 r-vpc	hg 21-125-40-01 r-vpc	hg 21-125-32-01 r-vpc
hg 21-80-63-01 r-vpc	hg 21-80-50-01 r-vpc	hg 21-80-40-01 r-vpc	hg 21-80-32-01 r-vpc
hg 22-160-160-01 r-vpc	hg 22-160-125-01 r-vpc	hg 22-160-100-01 r-vpc
